Intitulé	Description
Type de produit	Motoculteur
Caractéristiques techniques principales	Motorisation thermique, moteur 4 temps
Alimentation	Essence
Dimensions approximatives	Longueur : 150 cm, Largeur : 60 cm, Hauteur : 100 cm
Poids	85 kg
Largeur de travail	60 cm
Profondeur de travail	30 cm
Fonctions principales	Labourer, retourner la terre, préparer le sol
Entretien et nettoyage	Vérifier l'huile moteur, nettoyer les filtres, affûter les lames
Pièces détachées et réparabilité	Disponibilité des pièces de rechange auprès des revendeurs agréés
Sécurité	Utiliser des gants, des lunettes de protection, et respecter les consignes de sécurité
Informations générales utiles	Idéal pour les jardins de taille moyenne, garantie de 2 ans

FOIRE AUX QUESTIONS - MOTOCULTEUR 6000 STAUB

Comment démarrer le motoculteur STAUB 6000 ?

Pour démarrer le motoculteur STAUB 6000, assurez-vous que le réservoir est rempli de carburant. Ensuite, placez le commutateur sur 'ON', tirez le cordon de démarrage jusqu'à ce que le moteur démarre.

Que faire si le motoculteur ne démarre pas ?

Vérifiez d'abord le niveau de carburant. Assurez-vous également que les bougies d'allumage ne sont pas encrassées et que le filtre à air est propre. Si le problème persiste, consultez le manuel d'utilisation.

Comment régler la profondeur de travail ?

La profondeur de travail peut être réglée en ajustant les roues du motoculteur. Utilisez la manette de réglage pour modifier la hauteur des roues selon la profondeur souhaitée.

Quel type de carburant utiliser pour le STAUB 6000 ?

Utilisez de l'essence sans plomb avec un indice d'octane minimum de 95. Ne pas utiliser de carburant contenant plus de 10% d'éthanol.

Comment entretenir le motoculteur STAUB 6000 ?

Un entretien régulier inclut la vérification et le remplacement des bougies d'allumage, le nettoyage du filtre à air, et la vérification du niveau d'huile. Consultez le manuel pour un calendrier d'entretien détaillé.

Que faire si les lames ne tournent pas ?

Vérifiez si le motoculteur est en prise ou si le câble d'embrayage est correctement ajusté. Assurez-vous également qu'il n'y a pas d'obstructions autour des lames.

Comment ranger le motoculteur pour l'hiver ?

Avant de ranger le motoculteur, vidangez le réservoir de carburant ou ajoutez un stabilisateur de carburant. Nettoyez les lames et appliquez de l'huile pour éviter la rouille. Rangez-le dans un endroit sec.

Où trouver des pièces de rechange pour le STAUB 6000 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur STAUB local ou via le site web officiel de STAUB.

Comment résoudre une surchauffe du moteur ?

Arrêtez immédiatement le moteur et laissez-le refroidir. Vérifiez le niveau d'huile et assurez-vous que le filtre à air n'est pas obstrué. Si le problème persiste, contactez un service de réparation.

Quel est le poids du motoculteur STAUB 6000 ?

Le poids du motoculteur STAUB 6000 est d'environ 70 kg.

Questions des utilisateurs sur MOTOCULTEUR 6000 STAUB

3 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Quel type d'huile moteur et d'huile de pont utiliser pour le motoculteur STAUB 6000 ?

FAQ fréquente - 9 j

Réponse Notice-Facile

Pour assurer le bon fonctionnement et la longévité de votre motoculteur STAUB 6000, il est essentiel d'utiliser les huiles adaptées pour le moteur et la boîte de transmission (pont).

Huile moteur

Type d'huile : L'huile recommandée dépend du moteur spécifique monté sur votre motoculteur (Briggs & Stratton, Bernard, Lombardini, MAG, etc.).
Viscosité : Consultez le manuel du moteur pour connaître la viscosité adaptée (généralement SAE 10W-30 ou SAE 15W-40 selon les conditions climatiques).
Entretien : Effectuez la première vidange après les 10 premières heures de fonctionnement, puis respectez les intervalles d'entretien préconisés par le fabricant du moteur.

Huile de pont (boîte de transmission)

Type d'huile : Huile à base de ricin, spécifique pour les boîtes de transmission STAUB. Cette huile ne doit jamais être mélangée avec d'autres types d'huiles.
Norme : Conforme à la norme API GL1.
Entretien : Première vidange après 10 heures de fonctionnement, puis tous les 200 heures.

Utiliser les huiles recommandées garantit une protection optimale des composants et un fonctionnement fiable de votre motoculteur STAUB 6000.

Répondre (soyez le premier)

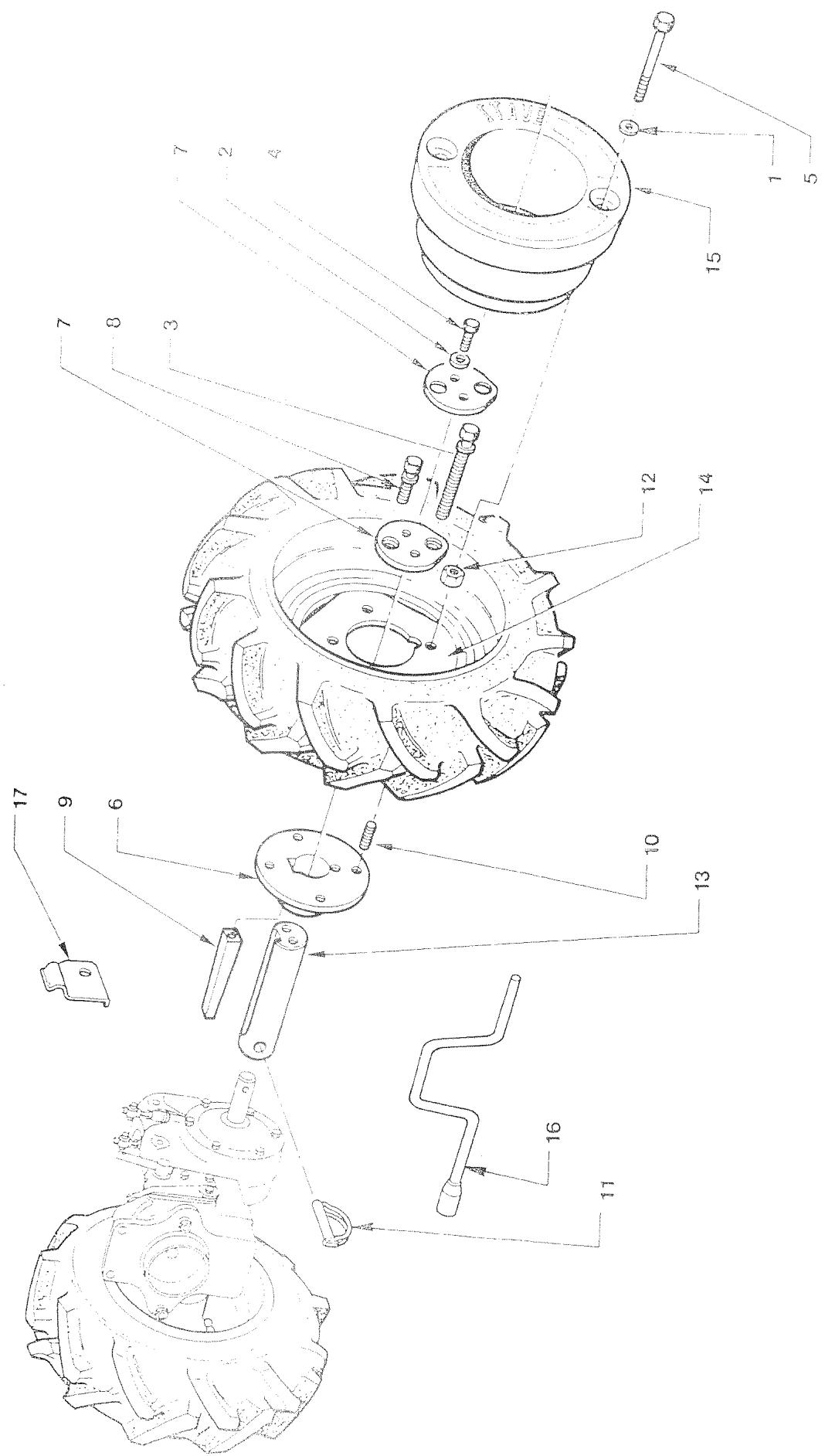

Quelle est la capacité et les caractéristiques de la roue 50x10 du motoculteur STAUB MOTOCULTEUR 6000 ?

FAQ fréquente - 07/04/2026

Réponse Notice-Facile

La roue 50x10 du motoculteur STAUB MOTOCULTEUR 6000 est une roue de 50 cm de diamètre pour 10 cm de largeur. Ces dimensions en font une roue polyvalente adaptée à la puissance et à la largeur de travail du motoculteur 6000. Ce format de roue offre un bon compromis entre mobilité et stabilité lors du travail du sol.

Capacité de remplissage à l eau : Les roues 50x10 du motoculteur STAUB 6000 peuvent être remplies d eau pour augmenter leur poids et leur inertie. La capacité de remplissage est d environ 10 à 15 litres d eau par roue, selon la conception interne de votre modèle. Ce poids supplémentaire améliore considérablement la traction et la pénétration dans le sol, particulièrement utile lorsque vous travaillez en terrain difficile, mou ou en pente.

Procédure de remplissage : Remplissez les roues progressivement et de manière équilibrée (remplissez les deux roues avec la même quantité d eau pour maintenir l équilibre du motoculteur). Cela évite tout risque de fuite ou de déformation prématurée des flancs. Le remplissage s effectue via les valves de remplissage et d air présentes sur chaque roue.

Entretien et précautions : Vérifiez régulièrement l étanchéité des valves de remplissage pour éviter les pertes d eau progressives. En hiver, vidangez complètement les roues pour éviter que l eau ne gèle et n endommage le caoutchouc ou la structure interne de la roue. Avant la saison estivale, vérifiez la pression des valves et l absence de fissures ou de pertes de caoutchouc sur les flancs.

Ces roues sont conçues spécifiquement pour le motoculteur 6000 et garantissent une meilleure stabilité et performance lors des travaux de labour, retournement et préparation du sol sur des surfaces variées.

Répondre (soyez le premier)

Comment fonctionne le motoculteur STAUB MOTOCULTEUR 6000 et comment l'utiliser correctement ?

FAQ fréquente - 03/04/2026

Réponse Notice-Facile

Le motoculteur STAUB MOTOCULTEUR 6000 est un outil motorisé conçu pour faciliter le travail du sol en le retournant et en le décompactant. Voici les étapes principales pour comprendre son fonctionnement et son utilisation :

1. Préparation avant utilisation

Vérifiez que le réservoir de carburant est rempli avec le carburant recommandé.
Contrôlez le niveau d'huile moteur et complétez si nécessaire.
Assurez-vous que toutes les commandes sont en position neutre ou de repos.

2. Démarrage du motoculteur

Utilisez le système de démarrage adapté à votre modèle (cordon de démarrage ou bouton électrique).
Tirez doucement sur le cordon ou appuyez sur le bouton jusqu'à ce que le moteur se mette en marche.
Laissez le moteur chauffer quelques instants avant de commencer le travail.

3. Réglage de la profondeur de travail

Avant de commencer, ajustez la profondeur des fraises en fonction du type de sol et du travail à effectuer.
Ce réglage se fait généralement via un levier ou une molette spécifique.

4. Utilisation sur le terrain

Maintenez fermement les poignées pour guider le motoculteur.
Avancez lentement, laissez les fraises travailler le sol sans forcer l'appareil.
Adaptez la vitesse selon la résistance du sol pour un travail efficace et sécurisé.

5. Arrêt de l'appareil

Relâchez la commande de gaz pour réduire la vitesse.
Utilisez le bouton d'arrêt ou le cordon pour couper le moteur.

6. Entretien après utilisation

Nettoyez les fraises pour enlever la terre et les débris.
Vérifiez l'état général du motoculteur, notamment les éléments mobiles et les niveaux d'huile.
Effectuez les entretiens périodiques recommandés pour assurer la longévité de l'appareil.

En suivant ces étapes, vous pourrez utiliser votre motoculteur STAUB MOTOCULTEUR 6000 de manière efficace et sécurisée pour préparer votre terrain.

Répondre (soyez le premier)

Téléchargez la notice de votre Motoculteur au format PDF gratuitement ! Retrouvez votre notice MOTOCULTEUR 6000 - STAUB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MOTOCULTEUR 6000 de la marque STAUB.

MODE D'EMPLOI MOTOCULTEUR 6000 STAUB

Repère	Référence	Quantité	Désignation	Note technique
1		1	Mateur Briggs et Stratton type 131432
2	519 000 004	2	Écrou H de 5/90
3	519 000 005	2	Écrou H de 6/100
4	519 000 007	2	Écrou H de 8/125
5	519 000 354	2	Rondelle plate de 6
6	519 000 359	1	Rondelle plate de 12
7	519 000 987	2	Rondelle onduflex de 5
8	519 000 991	2	Rondelle éventail de 6
9	519 000 992	2	Rondelle onduflex de 6
10	519 000 994	2	Rondelle onduflex de 8
11	519 000 995	5	Rondelle grower de 8
12	519 001 005	4	Rondelle grower de 10
13	519 000 166	6	Vis T.H. 6 x 15
14	519 000 289	2	Vis T.H. 8 x 30
15	519 000 390	1	Vis T.H. 12 x 40
16	519 000 453	2	Joint fibre	30/44
17	519 000 782	4	Vis T.H. 10 x 25
18	519 001 213	N	Durit vendue au mètre
19	519 001 230	2	Vis T.H. 6 x 12
20	519 001 642	1	Filtre de linge
21	519 001 768	2	Amortisseur
22	519 001 781	1	Couvelle
23	519 001 901	2	Écrou borgne 6/100
24	519 001 918		Bouton d'arrêt avec écrou
25
26
27	519 001 936	1	Robinet d'essence	30/44
28	519 001 945	2	Ressort d'embrayage
29	519 001 949	1	Souplisso vendu au mètre
30	519 001 952	1	Rondelle
31	519 002 152	1	Manette de gaz
32	519 002 159	2	Garniture d'embrayage
33	519 002 437	1	Réserveir peint	30/37
34	519 002 439	1	Enjolvier
35	519 002 442	1	Contrepoids
36	519 002 444	1	Décoration complète pour 5000 M
37	519 002 444	1	Décoration pour 6000 M
37	519 002 446	1	Rondelle caoutchouc
38	519 002 447	1	Bouchon réservoir complet
39	519 002 449	4	Écrou carré
40	519 002 451	1	Support de robinet
41	519 002 468	1	Bride d'accoulement 513002458
42	519 006 003	4	Vis de fixation moteur
43	519 002 459	1	Clavette parallèle
44	519 002 460	1	Embrayage complet
45	519 006 004	1	Support de contrepoids
46	519 002 464	1	Guidon soude
47	519 002 466	1	Commande à distance
48	519 002 467	1	Vis de fixation d'embrayage
49	519 002 468	1	Calandre soudee
50	519 002 469	1	Fil de masse complèt
	P A2128		Paîgue scaupte
51	519 002 470	1	Guide de gaine
52	519 006 006	1	Écrou
53	519 002 516	1	Support
54	519 002 517	2	Pince de verrouillage
55	519 002 518	2	Vis écoulée
	519 002 450	1	Nécessaire de pose pour decoration ST 61122/1 et ST 62121
	519 002 683	1	Décoration complète pour 6000
			* Les pièces du moteur ne peuvent être approvisionnées qu'après d'un agent « BRIGGS et STRATTION »
			P121 28 = paiquille sc'eun'

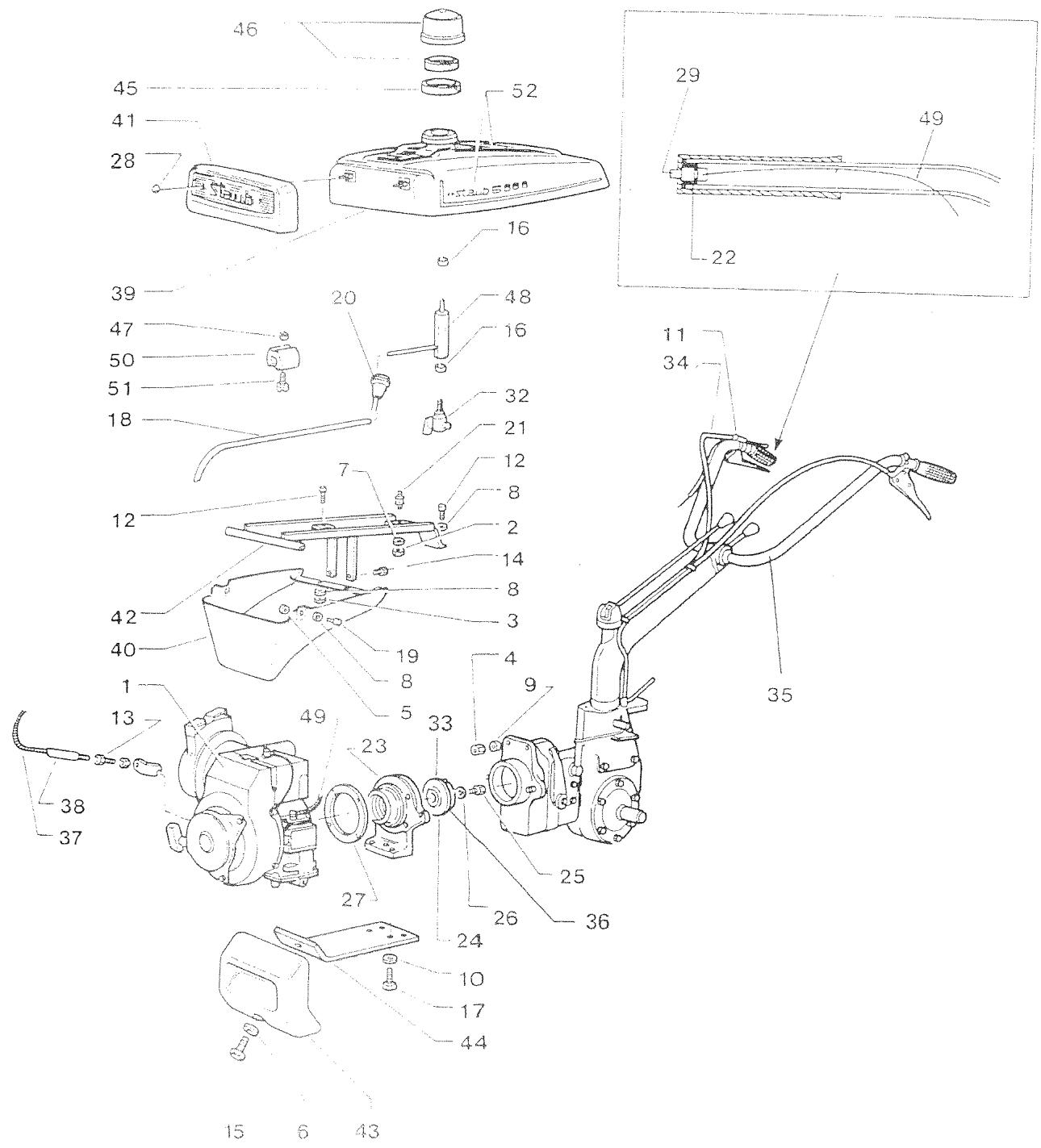

GROUPE - Moteur bernard 417

STAUB MOTOCULTEUR 6000 - GROUPE - Moteur bernard 417 - 1

GROUPE-MOTEUR BERNARD 417

Repère	Référence	Quantité	Désignation	Note technique
1	*	1	Mateur Bernard moteur type 417
2	519 000 004	2	Écrou H de 5/90
3	519 000 005	2	Écrou H de 6/100
4	519 000 007	2	Écrou H de 8/125
5	519 000 364	2	Rondelle plate de 6
6	519 000 369	1	Rondelle plate de 12
7	519 000 987	2	Rondelle onduflex de 5
8	519 000 992	6	Rondelle onduflex de 6
9	519 000 994	2	Rondelle onduflex de 8
10	519 001 005	4	Rondelle grower de 10
11	519 000 126	1	Manette de gaz
12	519 000 166	4	Vis T.H. 6 x 15
13	519 000 175	1	Vis T.H. de réglage
14	519 000 289	2	Vis T.H. 8 x 30
15	519 000 390	1	Vis T.H. 12 x 40
16	519 000 453	2	Joint fibre
17	519 000 782	4	Vis T.H. 10 x 25	30/44
18	519 001 213	N	Durit vendue au mètre
19	519 001 230	2	Vis T.H. 6 x 12
20	519 001 642	1	Filtre de linge
21	519 001 768	2	Amortisseur
22	519 001 781	1	Couvelle Anjule
23	519 001 868	1	Bride d'accouplement vissé
24	519 001 869	1	Embrayage complet
25	519 001 870	1	Vis de fixation de l'embrayage
26	519 001 871	1	Rondelle grower
27	519 001 884	1	Plaque intermédiaire
28	519 001 901	2	Écrou borgne 6/100
29	519 001 918	1	Bouton d'arrêt	30/12-30/3
30
31
32	519 001 936	1	Robinet
33	519 001 945	2	Ressort
34	519 001 949	1	Souplisso vendu au mètre
35	519 001 972	1	Guidon soudé
36	519 002 159	2	Garniture d'embrayage
37	519 002 434	1	Câble gaz équipé long 1,83 m	30/4
38	519 002 435	1	Gaine de cable équipée long. 1,68 m
39	519 002 437	1	Capot réservoir peint
40	519 002 438	1	Calandre
41	519 002 439	1	Enjolivreur de réservoir
42	519 002 440	1	Support de capot réservoir
43	519 002 442	1	Contrepoids
44	519 002 443	1	Support de contrepoids	30/26
45	519 002 446	2	Rondelle caoutchouc
46	519 002 447	1	Bouchon réservoir complet	30/37
47	519 002 449	4	Écrou carré	30/37
	519 002 450	1	Nécessaire de pose pour cédération
48	519 002 451	1	Support robinet
49	519 002 456	1	Fil de masse	30/33-30/4
50	519 002 517	2	Pince de verrouillage
51	519 002 518	2	Vis épaulée
52	519 002 683	1	Jeu de décorations
			Les pieces moteur ne peuvent être approvisionnées qu'auprès d'un agent « BERNARD MOTEURS »

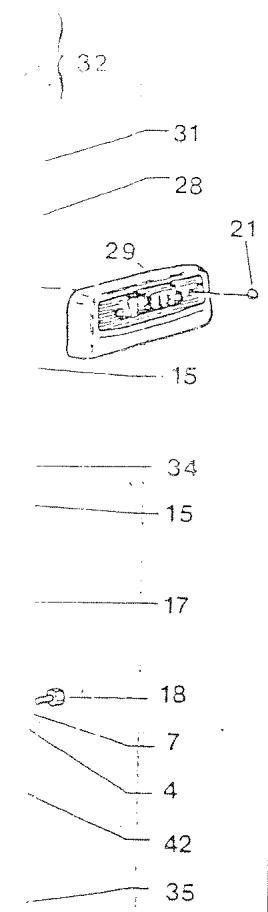

Moteur: IH222 ou LGA225

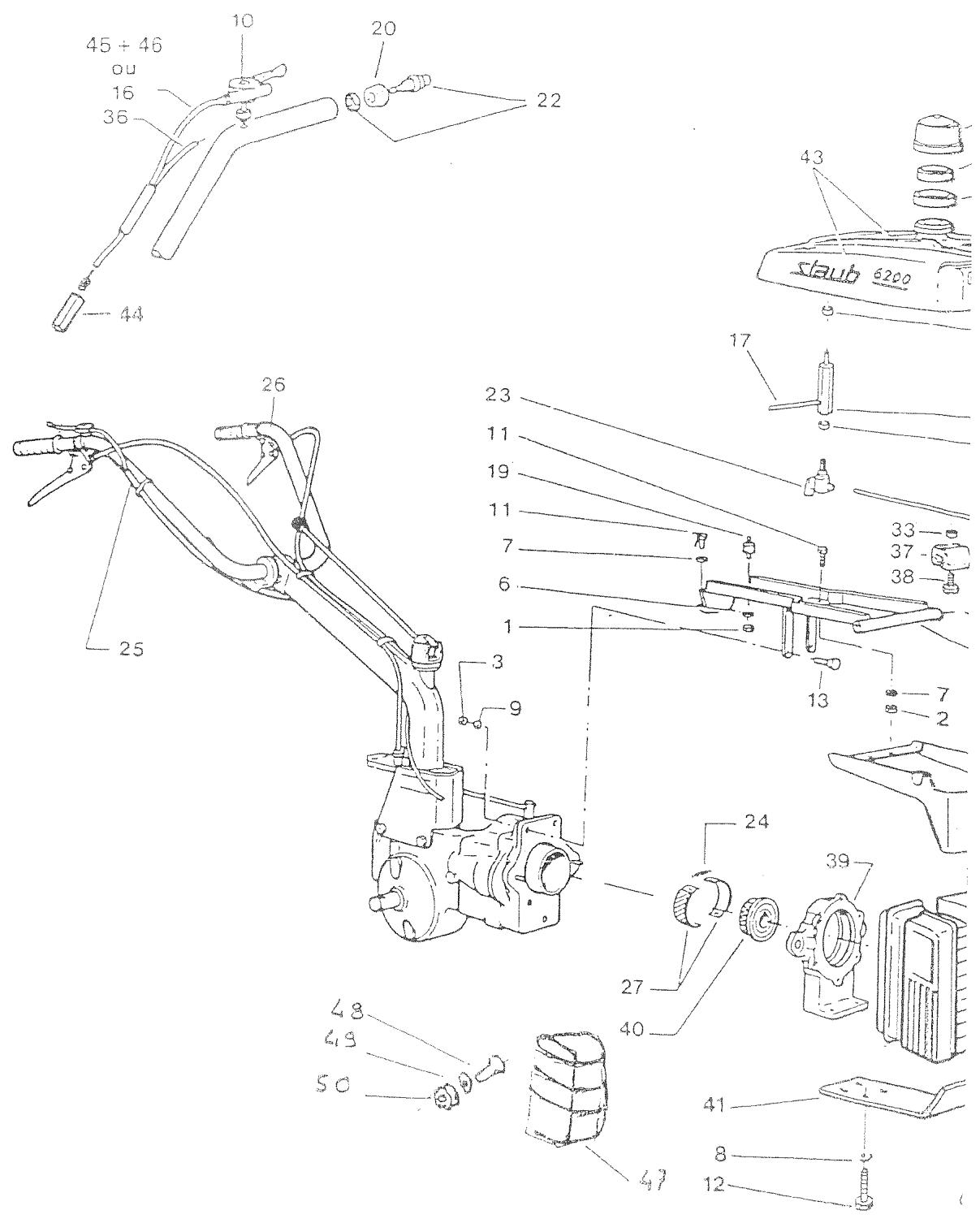

STAUB MOTOCULTEUR 6000 - Moteur: IH222 ou LGA225 - 1

STAUB MOTOCULTEUR 6000 - Moteur: IH222 ou LGA225 - 2

STAUB MOTOCULTEUR 6000 - Moteur: IH222 ou LGA225 - 3

STAUB MOTOCULTEUR 6000 - Moteur: IH222 ou LGA225 - 4

Repère	Référence	Quantité	Désignation
		1	Moteur Lombardini
1	519 000 004	2	Écrou H de 5
2	519 000 005	2	Écrou H de 6
3	519 000 007	2	Écrou H de 8
4	519 000 344	2	Rondelle plate de 6
5	519 000 369	1	Rondelle plate de 12
6	519 000 987	2	Rondelle onduflex de 5
7	519 000 992	6	Rondelle onduflex de 6
8	519 001 005	4	Rondelle Grower de 10
9	519 000 994	2	Rondelle onduflex de 8
10	519 000 126	1	Manette de gaz
11	519 000 166	4	Vis H de 6/100 x 16
12	519 000 782	4	Vis H de 10/150 x 25
13	519 000 289	2	Vis H de 8/125 x 30
14	519 000 390	1	Vis H de 12/175 x 40
15	519 000 453	2	Joint fibre
16	519 006461	1	Cde à distance pour IH 222
17	519 001 213	1	Durit vendue au mètre
18	519 001 230	2	Vis 6/100 x 12
19	519 001 768	2	Amortisseur
20	519 001 781	1	Couvelle Anjule
21	519 001 901	2	Écrou borgne
22	519 001 918	1	Bouton d'arrêt Voir 519 004x17
23	519 001 936	1	Robinet d'essence
24	519 001 945	2	Ressort d'embrayage
25	519 001 949	1	Souplisso vendu au mètre
26	519 001 972	1	Guidon
27	519 002 159	2	Garniture d'embrayage
28	519 006 459	1	Réserveur = S A 300 2437
29	519 002 439	1	Enjoliveur
30	519 002 442	1	Contrepoids
31	519 002 446	1	Rondelle cauchyouc
32	519 002 447	1	Bouchon de réservoir
33	519 002 449	4	Écrou carré
34	519 002 451	1	Support robinet
35	519 006 458	1	Calandre soudee
36	519 002 456	1	Fil de masse Vaur S19 S133.1
37	519 002 517	2	Pince de verrouillage
38	519 002 518	2	Vis épulée
39	519 006 005	1	Bride de raccordement
40	519 002 521	1	Embrayage complièt
41	519 006 004	1	Support contrépoids
42	519 006 457	1	Support de réservoir
43	519 006 460	1	Décoration réservoir
44	519 006 463	1	Capuchon d'isolement
45	519 002 453	1	Gaine de gaz
46	519 002 454	1	Câble de gaz pour LGA 225
47	519 347020	1	Grille d'échépannement
48	513 000166	1	Vis du G/100 L+6
			* Les pièces moteur ne peuvent être approvisionnées qu'après d'un agent « LOMBARDINI »
			Le 1er 6200 équipé d'un moteur LGA 225 porte le N° 821401
49	513 000364	4	Rondulle plata des S
50	513 000005	4	Écrou Hode S

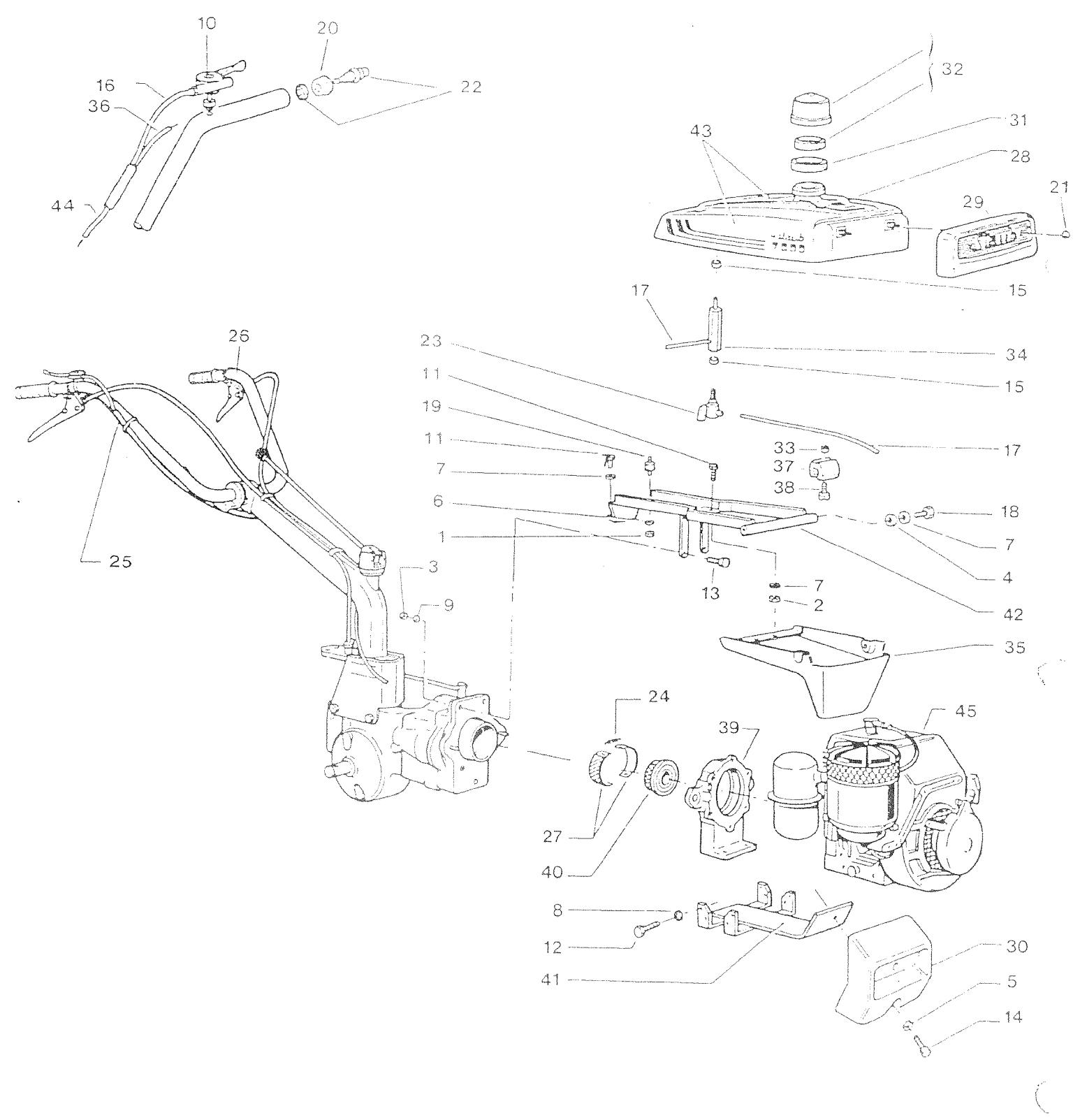

Groupe-moteur MAG 1021 SRL

Pour consulter les éclats du moteur MAG 1021, se reporter au catalogue spécifique à ce moteur.

GROUPE-MOTEUR MAG 1021 SRL X

Repère	Référence	Quantité	Désignation	Note technique
1	MO MA 1029-133	1	Mateur « Mag » type 1021 SRL
2	519 000 004	2	Écrou H de 5/90
3	519 000 005	2	Écrou H de 6/100
4	519 000 007	6	Écrou H de 8/125
5	519 000 364	2	Rondelle plate de 6
6	519 000 369	1	Rondelle plate de 12
7	519 000 986	2	Rondelle onduflex de 5
8	519 000 992	6	Rondelle onduflex de 6
9	519 000 995	4	Rondelle grower de 8
10	519 000 994	2	Rondelle onduflex de 8
11	519 000 126	1	Manette de gaz
12	519 000 164	4	Vis T.H. 8 x 40
13	519 000 166	4	Vis T.H. 6 x 15
14	519 000 289	2	Vis T.H. 8 x 30
15	519 000 390	1	Vis T.H. 12 x 40
16	519 000 421	1	Vis T.H. 6 x 10
17	519 000 453	2	Joint fibre
18	519 001 213	N	Durit vendue au mètre	30/35
19	519 001 230	2	Vis T.H. 6 x 12
20	519 001 642	1	Filtre de linge	30/35
21	519 001 768	2	Amortisseur
22	519 001 781	1	Couvelle ANOVA
23	519 001 852	1	Pontet	30/35
24	519 001 901	2	Écrou borgne
25	519 001 918	1	Bouton de mise à la masse vis-à-vis coeur d'au fil	30/34
26	519 002 324	1	Pontet
28	519 001 936	1	Robinet	30/44
29	519 001 949	1	Souplisso vendu au mètre
30	519 001 972	1	Guidon soudé
31	519 002 159	2	Garniture d'embrayage
32	519 002 161	2	Ressort d'embrayage
33	519 002 437	1	Capot réservoir peint	30/36-30/37
34	519 002 439	1	Enjolivreur
35	519 002 442	1	Contrepoids
36	519 002 446	2	Rondelle caoutchouc
37	519 002 447	1	Bouchon réservoir complet
38	519 002 449	4	Écrou carré
39	519 002 451	1	Support robinet
40	519 002 452	1	Support contrepoids	30/34
41	519 002 453	1	Gaine équipée (comm. gaz) long. 1,66 m
42	519 002 454	1	Cable de gaz long. 1,79 m
43	519 002 455	1	Fil de mise à la masse complet	30/33
44	519 002 457	1	Embrayage complet
45	519 002 468	1	Calandre	30/37
46	519 002 515	1	Support réservoir	30/37
47	519 002 517	2	Pince de verrouillage
48	519 002 518	2	Vis épaulée	30/41
49	519 002 683	1	Jeu de decoration
	519 002 450	1	Necessaire de pose pour décoration

STAUB MOTOCULTEUR 6000 - Groupe-moteur MAG 1021 SRL - 1

Groupe-moteur lombardini IM 250

Repère	Référence	Quantité	Désignation	Note technique
		1	Mateur Lombardini IM 250
1	519 000 004	2	Écrou H de 5
2	519 000 005	2	Écrou H de 6
3	519 000 007	2	Écrou H de 8
4	519 000 364	2	Rondelle plate de 6
5	519 000 369	1	Rondelle plate de 12
6	519 000 987	2	Rondelle onduflex de 5
7	519 000 992	6	Rondelle onduflex de 6
8	519 000 993	4	Rondelle éventail de 8
9	519 000 994	2	Rondelle onduflex de 8
10	519 000 126	1	Manette de gaz
11	519 000 166	4	Vis H de 6/100 x 16
12	519 000 168	4	Vis H de 8/125 x 20
13	519 000 289	2	Vis H de 8/125 x 30
14	519 000 390	1	Vis H de 12/175 x 40
15	519 000 453	2	Joint fibre
16	519 000 743	1	Gaine de cable
17	519 001 213	1	Durit vendue au mètre
18	519 001 230	2	Vis 6/100 x 12
19	519 001 768	2	Amortisseur
20	519 001 781	1	Coupelle Anchete	30/52
21
22	519 001 918	1	Bouton d'arrêt voir Stéage 417
23	519 001 936	1	Robinet d'essence	30/52
24	519 001 945	2	Ressort d'embrayage
25	519 001 949	1	Souplisso vendu au mètre
26	519 001 972	1	Guidon
27	519 002 159	2	Garniture d'embrayage
28	519 002 437	1	Réserveur
29	519 002 439	1	Enjoliveur
30	519 002 442	1	Contrepoids 32.38.03
31	519 002 446	1	Rondelle caoutchouc
32	519 002 447	1	Bouchon de réservoir
33	519 002 449	4	Écrou carré
34	519 002 451	1	Support robinet
35	519 002 468	1	Calandre soudee
36	519 002 456	1	Fil de masse Voir S19 341 563	30/52
37	519 002 517	2	Pince de verrouillage
38	519 002 518	2	Vis épaulée
39	519 006 005	1	Bride de raccordement
40	519 002 521	1	Embrayage complet
41	519 002 522	1	Support contrepoids
42	519 002 523	1	Support de réservoir
43	519 002 524	1	Décoration réservoir
44	519 002 525	1	Cable de gaz
	S196245C		Necessaire clu pose parcleidoration
			* Les pièces moteur ne peuvent être approvisionnées qu'après d'un agent « LOMBARDINI »

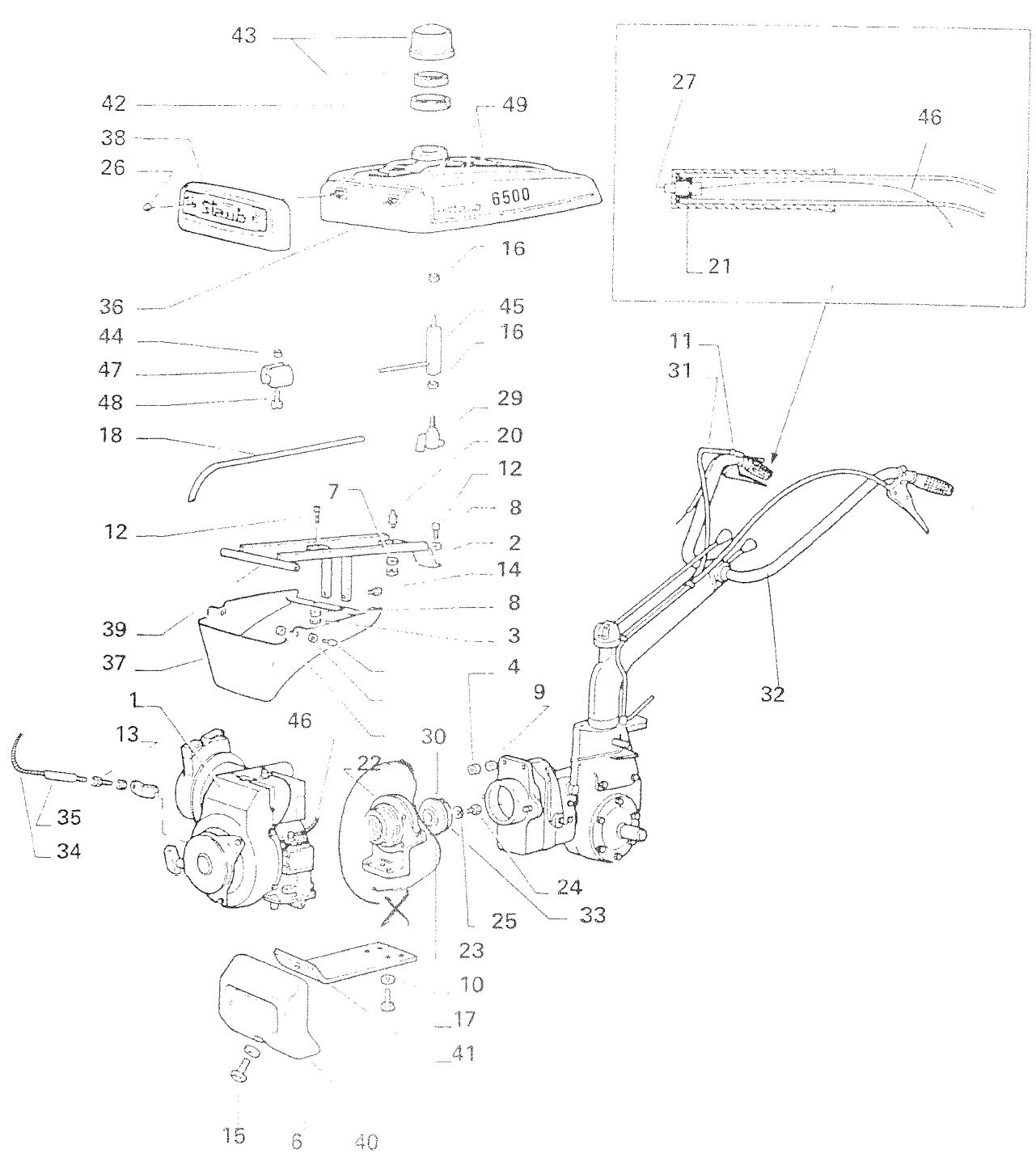

GROUPE -moteur bernard 617

Rrreee eae rae eae

30582.1

STAUB MOTOCULTEUR 6000 - GROUPE -moteur bernard 617 - 1

Groupe-moteur BERNARD 617

Repère	Référence	Quantité	Désignation	Note technique
1		1	Moteur Bernard moteur type
2	519 000 004	2	Écrou H de 5/90
3	519 000 005	2	Écrou H de 6/100
4	519 000 007	2	Écrou H de 8/125
5	519 000 364	2	Rondelle plate de 6
6	519 000 369	1	Rondelle plate de 12
7	519 000 987	2	Rondelle onduflex 5
8	519 000 992	6	Rondelle onduflex 6
9	519 000 994	2	Rondelle onduflex 8
10	519 001 005	4	Rondelle grower de 10
11	519 000 126	1	Manette de gaz
12	519 000 166	4	Vis T.H. de 6 x 5
13	519 000 175	4	Vis T.H. de réglage
14	519 000 289	2	Vis T.H. 8 x 30
15	519 000 390	1	Vis T.H. de 12 x 40
16	519 000 453	2	Joint fibre
17	519 000 782	4	Vis T.H. du 10 x 25	30/44
18	519 001 213	1	Durit vendue au mètre
19	519 001 230	2	Vis T.H. 5 x 12
20	519 001 768	2	Amortisseur
21	519 001 781	1	Couvelle A. A. A. A. A.
22	519 004 104	1	Bride d'accouplement
23	519 001 869	1	Embrayage complet
24	519 001 870	1	Vis de fixation de l'embrayage
25	519 001 871	1	Rondelle grower
26	519 001 901	2	Écrou borgne 6/100
27	519 001 918	1	Bouton d'arrêt Cau Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. Séné c. 30/44
29	519 001 936	1	Robinet
30	519 002 161	2	Ressort pour ST 56003
31	519 001 949	1	Soupiso vendu au mètre
32	519 001 972	1	Guidon soudé
33	519 002 159	2	Garniture d'embrayage
34	519 002 434	1	Cable de gaz équipé long. 1,83 m	30/4
35	519 002 435	1	Gaine de cable équipé long. 1,68 m
36	519 002 437	1	Capot réservoir peint
37	519 002 468	1	Calandre
38	519 002 439	1	Enjolivreur de réservoir
39	519 002 523	1	Support de capot réservoir
40	519 002 442	1	Contrepoids
41	519 006 004	1	Support de contrepoids	30/26
42	519 002 446	2	Rondelle caoutchouc
43	519 002 447	1	Bouchon réservoir complet	30/37
44	519 002 449	4	Écrou carré	30/37
45	519 002 451	1	Support robinet
46	519 002 456	1	Fil de masse	30/33-30/42
47	519 002 517	2	Pince de verrouillage
48	519 002 518	2	Vis épaulée	30/41
49	519 004 154	1	Décorations 6500
	519 002 447		Nécessaire de pose pour décoration
			* Les pièces moteur ne peuvent être approvisionnées qu'auprès d'un agent « BERNARD MOTEURS »

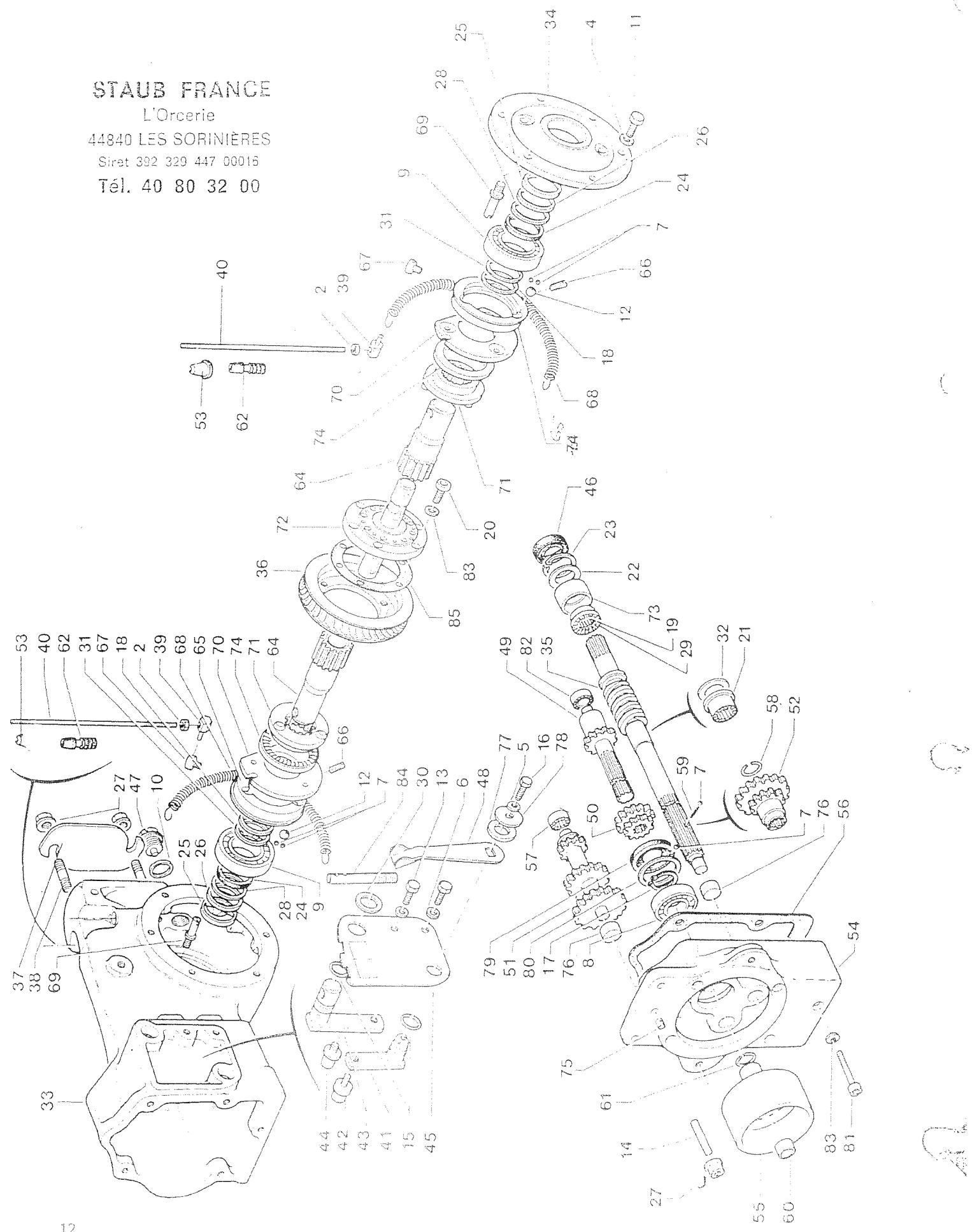

Reducteur-boite de votesses pour 5000M

STAUB MOTOCULTEUR 6000 - Reducteur-boite de votesses pour 5000M - 1

Rapère	Référence	Quantité	Désignation	Note technique
2	519 000 004	2	Écrou H 5/90
3
4	519 000 366	6	Rondelle plate de 8
5	519 000 991	1	Rondelle éventail de 6
6	519 000 993	2	Rondelle éventail de 8
7	519 000 045	14	Bille diamètre 6
8	519 002 297	1	Roulement
9	519 002 643	2	Roulement
10	519 000 050	1	Joint 20 x 46
11	519 000 168	6	Vis T.H. 8 x 20
12	519 000 215	6	Bille diamètre 12
13	519 000 355	2	Vis T.H. 8 x 16
14	519 000 640	2	Goujon 10 x 150
15	519 001 145	2	Joint torique
16	519 001 230	1	Vis T.H. 6 x 12
17	519 001 297	1	Circlips
18	519 001 356	2	Rondelle d'appui
19	519 001 549	1	Douille 5 aiguilles 20 x 26 x 12	30/16
20	519 001 939	6	Vis Chc 8/125 x 20
21	519 001 987	1	Roulement combiné	30/16
22	519 001 989	N	Rondelle de réglage / 010
22	519 001 990	N	Rondelle de réglage / 020
22	519 001 991	N	Rondelle de réglage / 050
23	519 001 993	1	Circlips
24	519 001 998	2	Bague d'étanchéité 30 x 38 x 4
25	519 001 999	2	Couvelle
26	519 002 000	2	Joint d'étanchéité
27	519 002 012	4	Écrou 5 embase 10/150
28	519 002 013	2	Rondelle
29	519 002 030	1	Butée à rouleaux 20 x 35 x 7
30	519 002 045	1	Rondelle
31	519 002 046	N	Rondelle de réglage / 010	30/16
31	519 002 047	N	Rondelle de réglage / 015
31	519 002 048	N	Rondelle de réglage / 020
31	519 002 049	N	Rondelle de réglage / 050
32	519 002 351	1	Rondelle de frotttement
33	519 002 352	1	Carter
34	519 002 353	1	Flasque
35	519 002 354	1	Vis sans fin
36	519 002 355	1	Roue tangente
37	519 002 356	1	Plaque de fermeture
38	519 002 357	2	Goujon
39	519 002 363	2	Tourbillon
40	519 002 364	2	Tringle de commande	30/13
41	519 002 370	1	Lévier de démultiplicitateur
42	519 002 371	1	Doigt de commande
43	519 002 372	1	Lévier de vitesses
44	519 002 373	1	Doigt de commande
45	519 002 374	1	Plaque de position
46	519 002 375	1	Bague d'étanchéité
47	519 002 376	1	Bouchon magnétique
48	519 002 377	1	Lévier souple
49	519 002 378	1	Pignon arbré	30/1-30/8
50	519 002 380	1	Baladeur primaire	30/1-30/8

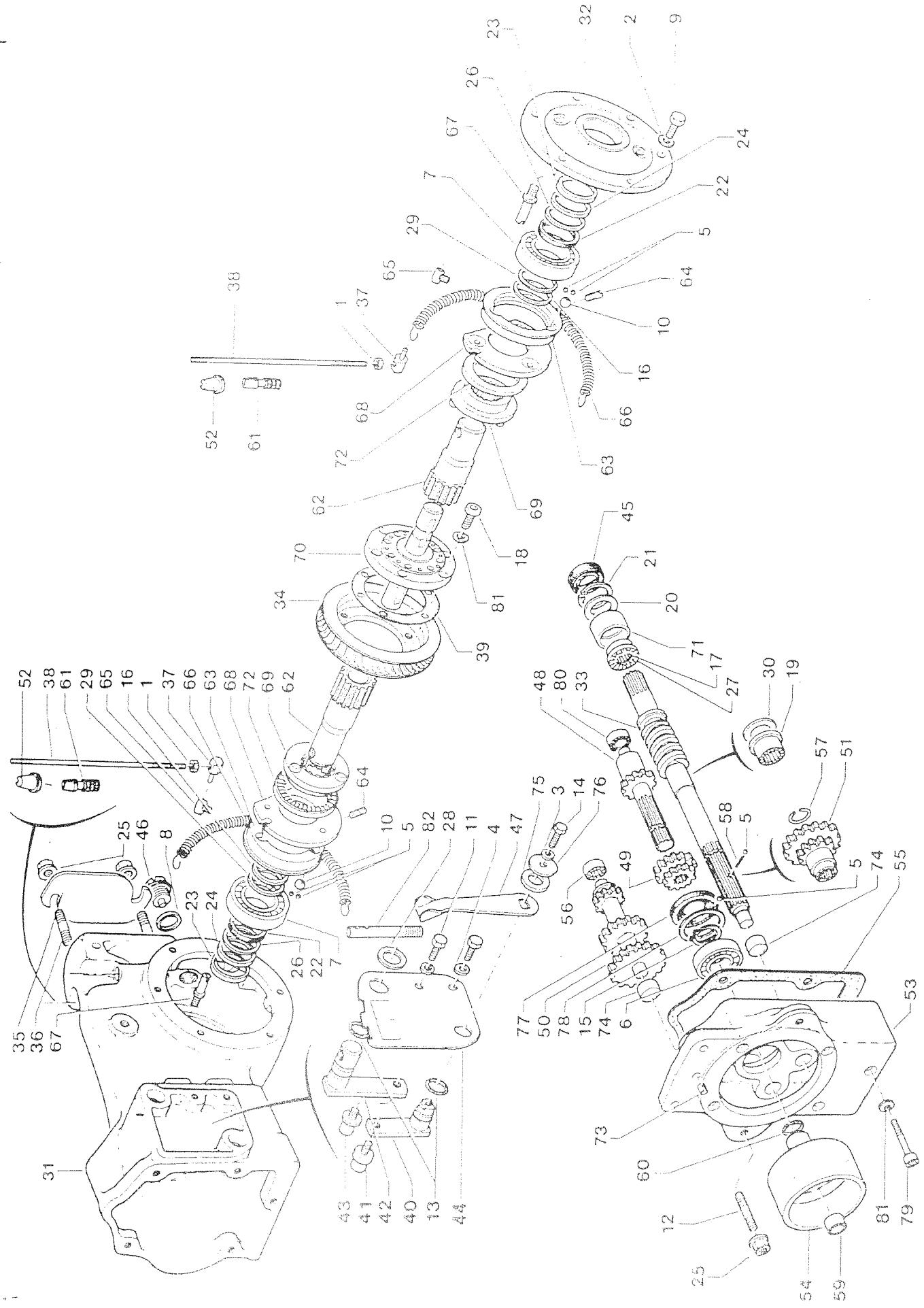

Reducteur-boite de vitesses pour 5000V

Repère	Référence	Quantité	Désignation	Note technique
51	519 002 382	1	Arbre intermédiaire	30/17
52	519 002 384	1	Baladeur seconde	30/1-30/8
53	519 002 386	1	Soufflet
54	519 002 387	1	Couvercle
55	519 002 388	1	Tâmbour d'embrayage
56	519 002 389	1	Joint papier
57	519 002 390	1	Douille à aiguilles
58	519 002 391	1	Jonc d'arrêt
59	519 002 392	1	Rassort
60	519 002 397	1	Bouchon cuvette	30/1
61	519 002 398	1	Jonc d'arrêt	30/8
62	519 002 400	2	Embout
63	519 002 401	1	Joint d'étanchéité torique
64	519 002 405	2	Arbre de sortie
65	519 002 406	2	Bague d'entrainment	30/3
66	519 002 407	2	Vis sans tête
67	519 002 408	4	Vis
68	519 002 409	4	Ressort
69	519 002 411	4	Vis sans tête
70	519 002 413	2	Came
71	519 002 414	2	Clabot
72	519 002 415	1	Arbre roue tangente	30/16
73	519 002 416	1	Bague
74	519 002 417	2	Butée à aiguilles
75	519 002 419	1	Goupille diamètre 6 x 12
76	519 002 420	2	Roulement à aiguilles
77	519 002 423	1	Rondelle plate 16,5 x 30 x 0,3
78	519 002 424	1	Rondelle plate 65 x 30 x 3
79	519 002 425	1	Bague d'étanchéité
80	519 002 426	1	Rondelle d'entretoise	30/8
81	519 002 427	5	Vis BTR diamètre 8 x 50
82	519 002 428	1	Douille à aiguilles
83	519 002 429	11	Rondelle élastique
84	519 002 431	1	Levier de commande	30/22
85	519 002 366	N	Rondelle de réglage
85	519 002 367	N	Rondelle de réglage 0/15
85	519 002 368	N	Rondelle de réglage 0/20
85	519 002 369	N	Rondelle de réglage 0/50
86	Suillus	1	Gébats Fixe (Sodoc S/700 AM)

STAUB MOTOCULTEUR 6000 - Reducteur-boite de vitesses pour 5000V - 1

Reducteur-boite de vitesses pour

Repère	Référence	Quantité	Désignation	Note technique
1	519 000 004	2	Écrou 5/90
2	519 000 366	6	Rondelle plate de 8
3	519 000 991	1	Rondelle éventail de 6
4	519 000 993	2	Rondelle éventail de 8
5	519 000 045	14	Bille diamètre 6
6	519 002 297	1	Roulement à billes 25 x 47 x 12
7	519 002 643	2	Roulement 30 x 62 x 16
8	519 000 050	1	Joint de bouchon de vidange 20 x 46 x 2
9	519 000 168	6	Vis T.H. 8 x 20
10	519 000 215	6	Bille diamètre 12
11	519 000 355	2	Vis T.H. 8 x 16
12	519 000 640	2	Goujon 10 x 150
13	519 001 145	2	Joint torque RN 12
14	519 001 230	1	Vis 6 x 12
15	519 001 297	1	Circlips
16	519 001 356	2	Rondelle d'appui
17	519 001 549	1	Douille à aiguilles 20 x 26 x 12
18	519 001 939	6	Vis Che 8/125 x 20	30/16
19	519 001 987	1	Roulement combiné
20	519 001 989	N	Rondelle de réglage / 010	30/16
20	519 001 990	N	Rondelle de réglage / 020
20	519 001 991	N	Rondelle de réglage / 050
21	519 001 993	1	Circlips
22	519 001 998	2	Bague d'étanchéité
23	519 001 999	2	Couvelle de protection
24	519 002 000	2	Joint d'étanchéité
25	519 002 012	4	Écrou à embase
26	519 002 013	2	Rondelle délectrice
27	519 002 030	1	Butée à rouleaux 20 x 35 x 7
28	519 002 045	1	Rondelle
29	519 002 046	N	Rondelle de réglage / 010	30/16
29	519 002 047	N	Rondelle de réglage / 015
29	519 002 048	N	Rondelle de réglage / 020
29	519 002 049	N	Rondelle de réglage / 050
30	519 002 351	1	Rondelle de frottement
31	519 002 352	1	Carter
32	519 002 353	1	Flasque
33	519 002 354	1	Vis sans fin
34	519 002 355	1	Roue tangente
35	519 002 356	1	Plaque de fermeture
36	519 002 357	2	Goujon
37	519 002 363	2	Tourillon
38	519 002 364	2	Tringle de commande
39	519 002 366	N	Rondelle de réglage / 010	30/13
39	519 002 367	N	Rondelle de réglage / 015
39	519 002 368	N	Rondelle de réglage / 020
39	519 002 369	N	Rondelle de réglage / 050
40	519 002 370	1	Levier de démultiplicitateur
41	519 002 371	1	Doigt de commande
42	519 002 372	1	Levier de visées
43	519 002 373	1	Doigt de commande
44	519 002 374	1	Plaque de position
45	519 002 375	1	Bague d'étanchéité
46	519 002 376	1	Souchon magnétique
47	519 002 377	1	Levier souple
48	519 002 379	1	Pignon arbré 13 deuhs.
49	519 002 381	1	Baladeur primaire 13 deuhs.
50	519 002 383	1	Arbre intermédiaire 13 DIB
51	519 002 385	1	Baladeur secondaire 13 DIB
52	519 002 386	2	Soufflet
53	519 002 387	1	Couvercle
54	519 002 388	1	Tambour d'embrayage	30/1-30/8
55	519 002 389	1	Joint papier
56	519 002 390	1	Douillie à aiguilles
57	519 002 391	1	Jonc d'arrêt	30/1
58	519 002 392	1	Ressort	30/8
59	519 002 397	1	Bouchon cuvette
60	519 002 398	1	Jonc d'arrêt
61	519 002 400	2	Emboute
62	519 002 405	2	Arbre de sortie
63	519 002 406	2	Bague d'entrainment	30/3
64	519 002 407	2	Vis sans tête
65	519 002 408	4	Vis
66	519 002 409	4	Ressort
67	519 002 411	4	Vis sans tête à collerette	30/3
68	519 002 413	2	Came
69	519 002 414	2	Clabot
70	519 002 415	1	Arbre roue tangente
71	519 002 416	1	Bague palier	30/16
72	519 002 417	2	Butée à aiguilles
73	519 002 419	1	Goupille diamètre 6 x 12
74	519 002 420	2	Roulement à aiguilles
75	519 002 423	1	Rondelle plate 16,5 x 30 x 0,3
76	519 002 424	1	Rondelle 6,5 x 30 x 3
77	519 002 425	1	Bague d'étanchéité
78	519 002 426	1	Rondelle d'entretouise	30/8
79	519 002 427	5	Vis BTR diamètre 8 x 50
80	519 002 428	1	Douilles à aiguilles
81	519 002 429	11	Rondelle élastique
82	519 002 431	1	Levier de commande	30/22-30/23

ROUES 5.0-10 pour 6000

STAUB MOTOCULTEUR 6000 - ROUES 5.0-10 pour 6000 - 1

ROU85 5.0-10 POUR 6000

Repère	Référence	Quantité	Désignation	Note technique
1	519 000 369	4	Rondelle plate de 12
2	519 000 394	4	Rondelle onduflex de 8
3	519 000 021	2	Vis de réglage
4	519 000 155	4	Vis T.H. 8 x 30
5	519 000 990	4	Vis T.H. 12 x 70
6	519 001 689	2	Moyeu de roue
7	519 001 690	4	Collet de réglage
8	519 001 691	2	Vis
9	519 001 693	2	Clavette
10	519 001 854	8	Goujon
11	519 002 675	2	Goupille clips
12	519 002 528	8	Ecrou de masse
13	519 002 529	2	Rallonge d'arbre de rouc
14	519 002 530	2	Jante tôle roue 5.0.10
15	519 004 022	2	Masse de roue
16	519 002 531	1	Vilebreguin
17	519 002 532	1	Support de vilebreguin
		2	** Chambre à air avec valve A.E.S
		2	** Enveloppe 5.0.10 profil
			** Non fourni par STAUB en pieces de rechange, mais seulement par les manufacturiers.
			Attraction: New wave wontage a panéin du B200 N° 046 1955 et du faecq P° 047 1489, voir mot technique 30/54

STAUB MOTOCULTEUR 6000 - ROUES 5.0-10 pour 6000 - 2

Repère	Référence	Quantité	Désignation	Note technique
1	519 000 049	2	Écrou H 50 de 12/175
2	519 000 369	1	Rondelle plate de 12
3	519 000 994	2	Rondelle anduflex de 8
4	519 000 168	2	Vis T.H. 8 x 20
5	519 000 395	2	Épingle de sûreté
6	519 000 968	1	Écrou de terrage
7	519 000 970	1	Bague de vis
8	519 000 971	1	Broche montée
9	519 000 972	1	Broche montée
10	519 001 769	1	Porte-autils
11	519 001 770	1	Entretoise
12	519 001 771	1	Vis de terrage
13	519 001 772	1	Chape
14	519 002 067	2	Manette
15	519 002 512	1	Age
16	519 002 514	1	Broche

Sommaire Cliquez un titre pour y accéder

GROUPE - Moteur bernard 417
Moteur: IH222 ou LGA225
Groupe-moteur MAG 1021 SRL
Groupe-moteur lombardini IM 250
GROUPE -moteur bernard 617
Groupe-moteur BERNARD 617
Reducteur-boite de votesses pour 5000M
Reducteur-boite de vitesses pour 5000V
Reducteur-boite de vitesses pour
ROUES 5.0-10 pour 6000

Assistant notice

En attente de votre message

Informations produit

Marque : STAUB

Modèle : MOTOCULTEUR 6000

Catégorie : Motoculteur
